淀粉过滤机,淀粉真空转鼓过滤机说明书

发布时间:2017/01/12 点击量:

一、XDL淀粉过滤机,淀粉真空转鼓过滤机
XDL型淀粉真空转鼓过滤机是我公司在消化吸收国外同类产品的基础上,结合国内用户的实际使用情况,在我公司生产的DL型系列产品的基础上设计开发的新一代淀粉过滤机。精益求精的技术,现代化的生产制造,丰富成熟的使用经验将伴随着粮食深加工产业迈向未来。

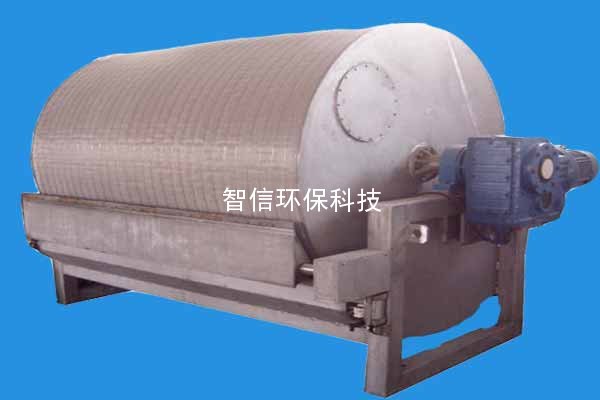

淀粉过滤机,淀粉真空转鼓过滤机
二、工作原理
XDL型淀粉过滤机工作时,槽体内的浆料,在真空抽吸的作用下,在转鼓的外表面形成一定厚度的淀粉颗粒预挂层,与滤布一起形成过滤介质,分离的滤液透过预挂层和滤网,经吸液管、分配阀和汽液分离器排出,水分低的外表面滤饼被刮刀刮下。在转鼓运行过程中,完成了脱水、卸料等工作过程。

三、应用领域
马铃薯淀粉的过滤脱水
红薯淀粉的过滤脱水
变性淀粉的过滤脱水
木薯淀粉的过滤脱水
小麦A淀粉的过滤脱水

四、
淀粉过滤机,淀粉真空转鼓过滤机产品特点
个性化的设计,满足不同客户所需
生产能力大,下料干度高
滤板结构先进,流通面积大,过滤效率高
采用平面接触式分配阀,密封性好,真空度高
采用预挂技术,使过滤介质变为淀粉预挂层和滤网,澄清度高
自动刮刀卸料,操作简单
工艺装备简化,投资少,适应性强
结构先进实用,运行平稳,故障率低

五、技术参数(以过滤马铃薯为例)

项目 机型 XDL5 XDL 6 XDL 10 XDL 12 XDL 18 XDL 20 XDL 25 XDL 30 XDL 40
过滤面积(㎡) 5 6 10 12 18 20 25 30 40
进料浓度 23%-28% 23%-28% 23%-28% 23%-28% 23%-28% 23%-28% 23%-28% 23%-28% 23%-28%
生产能力(t/㎡.d) 5-6
下料干度 ≥60% ≥60% ≥60% ≥60% ≥60% ≥60% ≥60% ≥60% ≥60%
运行真空度(Mpa) 0.04~0.07 0.04~0.07 0.04~0.07 0.04~0.07 0.04~0.07 0.04~0.07 0.04~0.07 0.04~0.07 0.04~0.07
主传动电机功率(kw) 3 3 3 4 4 4 4 4 5.5
转鼓转速(r/min) 8~15 8~15 8~15 8~15 5~8 5~8 5~8 5~8 5~8
搅拌电机功率(kw) 1.5 1.5 2.2 2.2 3 3 3 3 4
搅拌器摆动(次/分钟) 16~25 16~25 16~25 16~25 16~25 16~25 16~25 16~25 16~25
外形尺寸(mm) 3028*2245*1800 3228*2245*1800 3712*2551*2070 3885*2495*2050 4139*3052*2825 4439*3052*2825 4726*3052*2825 5736*3052*2825 5580*4800*3660
设备重量(kg) 3500 4020 4100 4650 6270 6500 7100 8600 11680
