带式过滤机厂家讲述离心泵安装秘籍

发布时间:2016/11/16 点击量:

以下是带式过滤机厂家-智信环保科技就离心泵安装总结的秘籍。

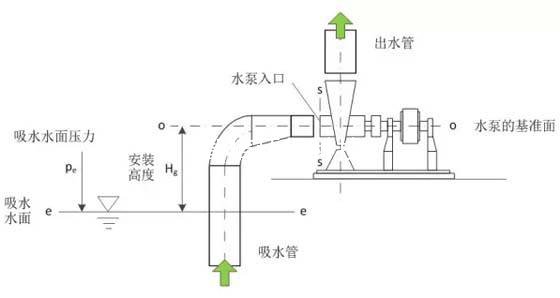

离心泵为了避免汽蚀现象的发生,安装高度需要进行非常仔细的校核计算。水泵进水侧装置形式示意图如下:
水泵装置
泵的允许几何安装高度与多方面条件有关,公式如下:
公式
式中:
  [Hg]—泵的允许几何安装高度,m;(计算结果供设计时利用,实际安装高度需低于允许安装高度)
  pe—吸水水面压力,Pa;(为吸水水面的大气压,海拔越高大气压越低)
  pv—饱和蒸汽压力,Pa;(与水温有关,水温越高,饱和蒸汽压力越高)
  ρ—流体的密度,kg/m3;
  g—重力加速度,9.81m/s2;
  [NPSH]—水泵的允许汽蚀余量,m;(与水泵性能有关,厂家提供)
  hw—吸入管路中的水头损失,m。(与吸水管路设计有关,由设计人员确定)

由上式可知,海拔越高、水温越高、允许汽蚀余量越大、进水管路水头损失越大,允许几何安装高度越小。

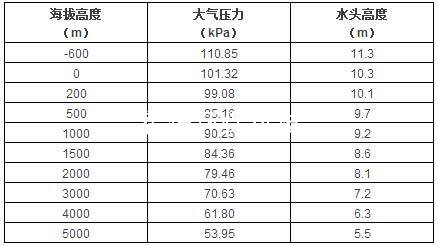

  不同海拔时的大气及对应的水头高度见下表:
水头高度

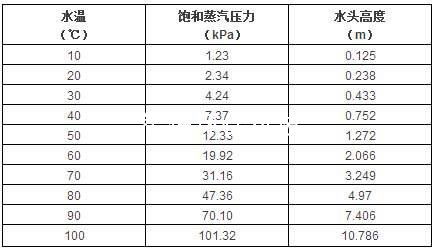

  不同温度时水的饱和蒸汽压力计对应水头高度见下表:
 水头高度
例:由泵样本知某离心泵汽蚀余量为[NPSH]=3.29m,欲在海拔500m高度的地方工作,该地区夏季最高水温为40℃,若吸水管的水头损失为1m,则该泵在当地的运行几何安装高度[Hg]计算如下:
  设吸水水面压力为当地大气压,由表查得海拔500m处大气压头9.7m,水温40℃时,水的饱和蒸汽压头为0.752m,计算得:
  [Hg]=9.7-0.752-3.29-1=4.658m
