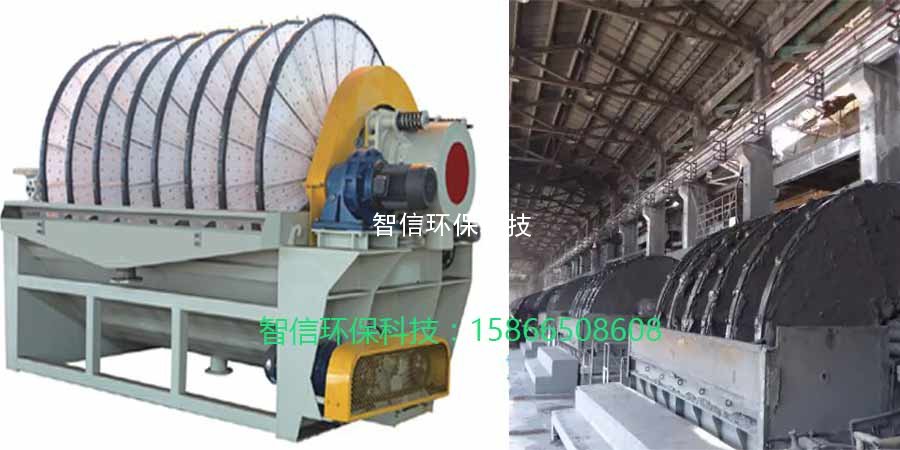

立盘式过滤机

立盘式过滤机

发布时间:2017/11/13 点击量:

一、工作原理
立盘式真空过滤机其过滤面的结构形式与筒型过滤机不同,但操作原则基本是相同的。过滤面由多个单独的忘扇形片组成若干个(一般10-12个)圆盘而构成。每一个扇形片为单独的过滤单元,由滤布做成布袋套在扇形片上形成滤室。工作时,过滤盘顺时针方向转动,料浆中的固体颗粒借真空的作用附着在过滤盘上形成滤饼。搅拌器往复摆动防止固体沉淀。滤饼离开液面之后,在真空作用下继续脱去水份。滤液透过滤布,进入过滤盘内,经过滤液管,从分配头排出。滤饼在卸料区通过滤盘由内向外吹风卸落。
立盘式过滤机

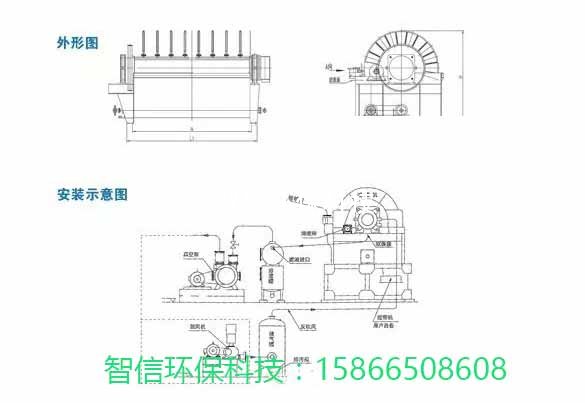

二、立盘式过滤机主要构成
1、过滤机;2、主传动机构;3、搅拌器;4、搅拌器传动机构;5、瞬时吹风系统
扇形片由螺栓固定在主轴(空心轴)上,拆卸及更换滤布方便,甚至可以在过滤机运转过程中进行,给生产检修带来方便。
立盘式过滤机
三、立盘式过滤机技术特点
1.扇形滤板脱水孔分布均匀、孔率合理、筋条尺寸大,由高强度工程塑料制成,使用寿命提高了1-1.5倍。
2.滤液管过滤面积大,分配头腹腔面积大,提高了抽气率和滤液排放效果。
3.耐磨锦纶单丝或双层复丝滤布不易堵塞,脱水率显著提高,延长了使用寿命。
4.多点干油泵集中自动润滑。
5.滤布自动清洗装置,保持了良好的脱水效果。
6.卧式强制变速搅拌,轴端采用橡胶及石墨盘根和水压差三重密封,确保不漏浆。
7.主传动采用无级变速,依物料的浓度及流量调节(交流调速电机或变频器),以求达到理想的工作效果。
8.每盘由20片滤扇板组成,加强了过滤过程控制,成饼厚度均匀。
9.摩擦片采用特制耐磨材料硼铸铁,刚柔相济,密封效果好,使用寿命长。
10.滤液管为高强度耐磨陶瓷复合钢管,提高寿命10倍以上。
11.滤液管与滤扇接口去掉上下法兰,采用模具定位直接焊接,减少90%可能漏气点。
12.弧形槽采用工程塑料一次注塑成型,耐腐蚀,密封性好。
