【干货】折带式转鼓真空过滤机的机理

发布时间:2016/09/09 点击量:

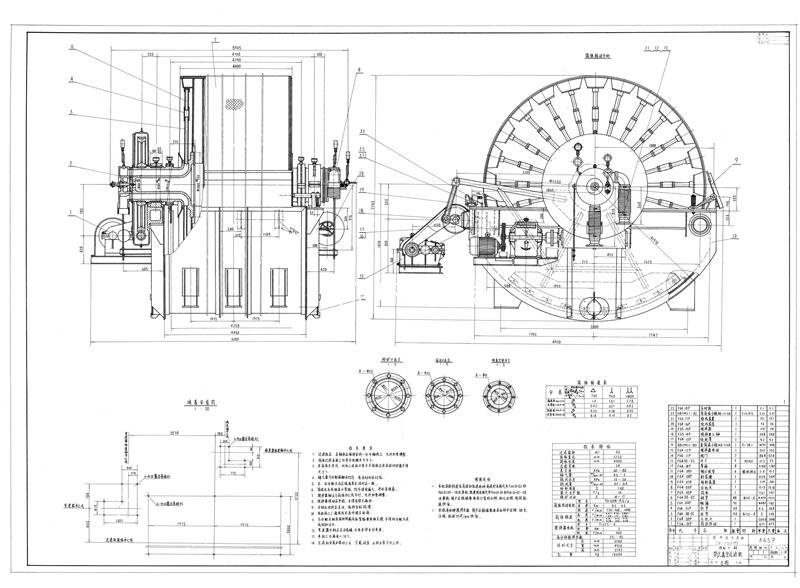

折带式转鼓真空过滤机原理图
一、折带式转鼓真空过滤机的作业原理和构造
折带式转鼓真空过滤机的首要部件是一个掩盖有滤布的转筒。转鼓的一部分浸入滤浆中,真空泵经过管道从转筒内部,并由真空泵排出机外,滤渣则为滤布所截留,从而使液、固相得到别离。
折带式转鼓真空过滤机首要由转筒2、分配头3和滤浆槽5构成。
转筒是一个能滚动的水平圆筒,其外表掩盖一层金属网,网上掩盖滤布,滤布常选用帆布或金属丝织布。金属网的作用是支持滤布。转筒内被等分红许多相互不相通的扇形格,并经过分配头别离与滤液罐、洗水罐和紧缩空气源相通。转筒反转时,扇形格内替换处于真空或加压状况。过滤时,转筒的下半部浸入滤浆槽5中。浸没于滤浆中的过滤面积约占全部面积的30~40%。滤浆槽中设置有拌和器7,用以拌和滤浆使之均匀。
转筒由电动机经过传动组织驱动反转,转速为0.1~3转/分。每旋转一周,对任何一部分外表来说,都依次阅历过滤、洗刷、吸干和去渣阶段。转筒按不一样的技术操作也分为过滤区、脱液洗刷区、脱水区和滤渣剥离区这四个区。
折带式转鼓真空过滤机作业时,处于过滤区(甲)的扇形格浸入滤浆中,并与真空源相通,滤液在负压作用下穿过滤布进入扇形格内,再经分配头上的管道排出。因脱液洗刷区(乙)的扇形格内仍处于负压状况,故可将剩余滤液吸尽,洗刷水由喷头喷出,对滤渣进行冲刷。脱水区(丙)的扇形格也处于负压区,它使滤渣完全脱水枯燥。在滤渣剥离区(丁)内,其扇形格与紧缩空气源相通,高压空气把已被吸干的滤渣吹松。因为转筒的旋转,滤渣随同滤布在经过刮刀时,因机械力的作用使滤渣得到剥离。这样便完成了一个过滤循环。每旋转一周,就阅历了一个操作循环。在任何刹那间,对全部转筒来说,各部分外表都在进行着不一样阶段的操作。
二、折带式转鼓真空过滤机的首要作业部件
1.转筒
转筒是过滤机的要害部件。它是一个圆柱形筒体,其长度与直径之比约为1/2~2,通常长度为0.5~6米,直径为1~3米,过滤面积为5~40平方米。它常用普通钢板或不锈钢板卷焊而成,并请求筒身圆整和润滑。筒身内壁焊有加强圈以添加刚性。筒身内沿径向用薄钢板分隔成若干扇形格,各扇形格所占的圆心角持平。各扇形格之间严厉密封而互不相通。
每个扇形格均有管道通向转筒两头的分配头上的滚动盘,并与滚动盘上相应的孔严密结合。管道的资料常用铜管或不绣铜管。
转筒两头由端盖封压,通常用钢板制成。它能增强筒身的刚度,并使筒身内分隔成严密的互不相通的操作区域。
2.分配头
分配头的作用有两个:一是使真空源与过滤区、脱液洗刷区和脱水区相通而构成负压;另一是使滤渣剥离区与紧缩空气管连通,使滤渣被吹松而利于掉落。
分配头由一安装在转筒上的滚动盘和一个与之严密接合的固定盘构成。滚动盘上的孔与转筒内部的扇形格联通,故每一孔各与转筒外表的一段相通。固定盘上有三个凹槽,别离与通至滤液罐2、洗水罐3的两个真空管路及紧缩空气源1连通。当固定盘上的凹槽与滚动盘上的某几个孔相遇时,便使转筒外表别离处于不一样的操作区域。而固定盎上的空白方位与滚动盘的小孔相遇时,则转筒外表相应的区域便停止作业。这是一个过渡区,免使两个操作区域相互勾结。
滚动盘和固定盘的资料常为不一样商标及成分的耐磨铜合金。两者的滑动摩擦面有必要密合,且有恰当的润滑。固定盘对滚动盘需求有恰当的压力,通常由可调理的紧缩绷簧操控。
3,滤浆槽
滤浆槽的作用是盛装滤浆,并支承转筒。它是一个半圆形的开口长槽,滤浆进口管通常没在槽后侧中部。滤浆慢慢流入槽内,其流向与转筒转向相反,以使滤浆分布均匀。
滤浆槽上除设有滤浆溢流口外,还要设置液面主动调理组织来操控滤浆的进入量,以坚持滤桨液面的安稳。过滤机转筒前后轴承及滚动设备均支承在滤浆槽前后旁板的机架上。因而,槽体应有必定的刚度,避免设备在运送及作业过程中发作槽体变形。滤浆槽底部通常装有拌和器,以防止滤浆在槽底发生沉积。
三、折带式转鼓真空过滤机的作业特色和运用保护留意事项
折带式转鼓真空过滤机的长处是操作连续主动、滤布消耗量少、劳动强度低、劳动条件好和生产能力大。但缺点是体积较大、能源消耗大、滤浆的温度不能太高和过滤的推动力不够大等。
它特别适用于大规模处理固体物含量很大的悬浮液。在食品工业中常用于甜菜榨糖、淀粉等的脱水以及蛋白液的过滤等。
在运用和保护上应留意:
(1)开机前,要全部查看机器:传动部件应灵活滚动;一切紧固螺栓不得松动;各管道应疏通,阀门应调理正常。
(2)真空体系是过滤机的要害,应使真空度到达技术请求,并不得有任何走漏。
(3)筒身内各扇形格相互间不得相通,要先试车查看其密封状况。其它一切密封件均应合作严密。
(4)转筒浸入滤浆的深度要视其过滤特性来决议。关于很容易生成滤渣的滤浆,浸没率可小一些。常用的浸没率为20~40%。
(5)分配头的滚动盘和固定盘间归于滑动合作。因为它既与真空源相通,又与紧缩空气源相通而使压力差很大,故接合面有必要润滑和平坦。应留意调理绷簧压力,并给以恰当润滑。
(6)滤布在作业一段时刻后(时刻视滤浆的性质而不一样),因其毛细孔被固体微粒阻塞而影响过滤的正常进行故要定时取下洗刷洁净。
(7)转筒的转速取决于滤浆的性质。滤浆浓度高,转速可快一些;反之,则应低一些。
(8)滤渣的厚度,通常操控在20毫米以下。关于难过滤的胶质滤浆,滤渣厚度应小于10毫米。
(9)刮刀与滤布之间的间隔太大会影响卸渣作用,太小又会损坏滤布,通常为2~5毫米。
(10)作业结束,要完全清洁滤布和滤浆槽等机件,以备下次运用。
